一艘萬噸輪的"鋼鐵骨骼"如何誕生?——揭秘鋼材切割到分段合攏的全流程
現代萬噸巨輪的建造是一項復雜而精密的系統工程,其核心在于鋼結構的高效加工與精準裝配。從一塊塊原始鋼板到最終完成的分段合攏,整個過程凝聚著現代制造技術的精華。讓我們走進建工智能制造蕪湖公司的造船現場,一步步揭開萬噸輪“鋼鐵骨骼”誕生的神秘面紗。

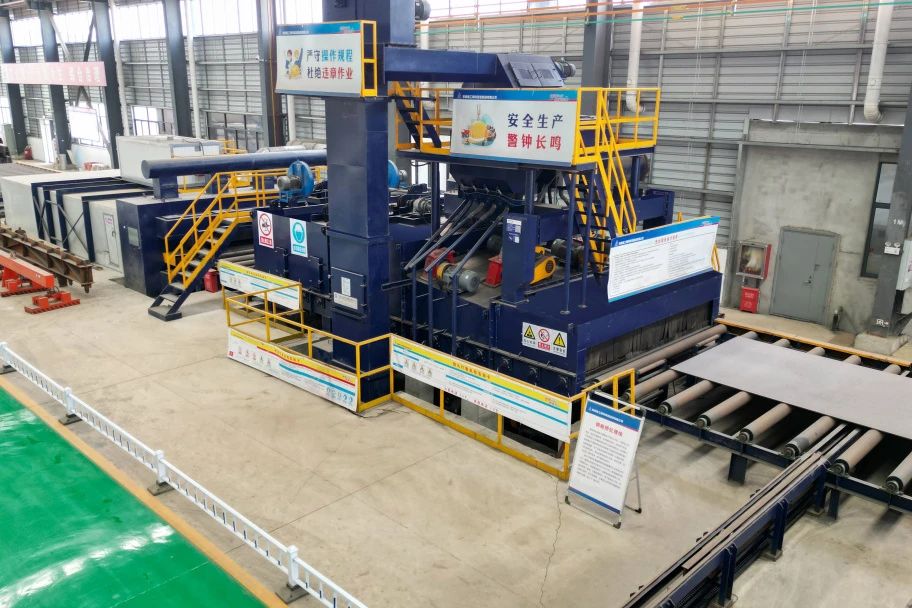

一切始于鋼材的預處理階段。剛剛進廠的鋼板表面往往帶有氧化皮和銹跡,必須經過嚴格的清潔處理。拋丸除銹工序中,高速噴射的鋼丸如同疾風驟雨般沖擊鋼板表面,徹底清除所有雜質。緊接著,自動噴涂設備為光潔的鋼板披上一層防銹底漆,隨后送入烘干室使漆膜完全固化。這道工序看似簡單,卻為后續加工奠定了質量基礎,確保鋼材在加工期間不會因環境因素而腐蝕。

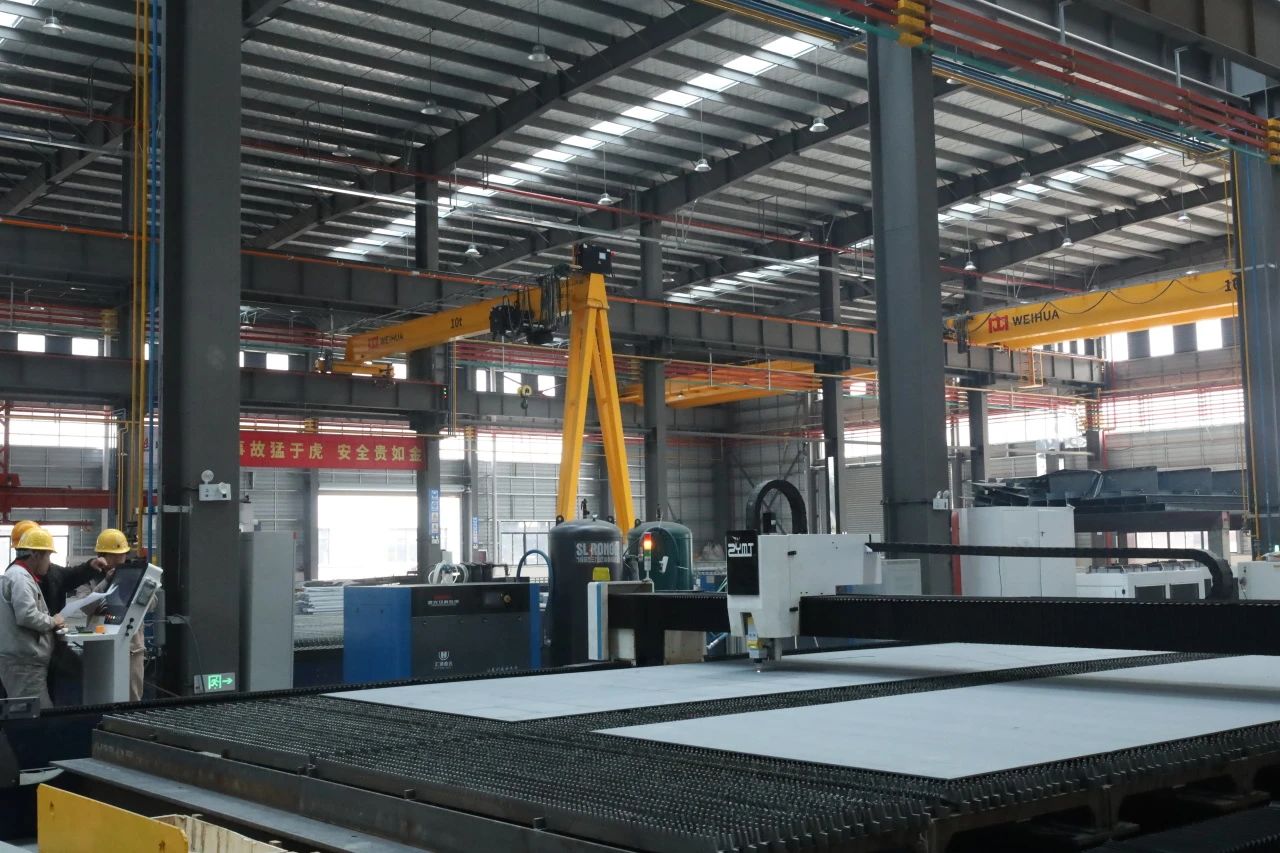

完成預處理的鋼板隨即進入數控切割車間。在這里,先進的CAD系統將船舶設計圖紙轉化為精確的切割指令。激光切割機按照程序指令在鋼板上游走,噴射的高溫激光束如同精準的手術刀,將鋼板分割成肋板、縱骨、甲板等各類船體部件。對于需要焊接的板材邊緣,切割機還會同步完成坡口加工,為后續焊接工序做好準備。整個切割過程火花四濺,卻分毫不差,展現了現代工業的精準之美。
切割成型的鋼板接下來要經歷關鍵的成型工序。對于需要彎曲的部件,冷彎成型機通過強大的滾壓力將平板逐漸壓制成流暢的曲面,這個過程如同為鋼鐵賦予柔韌性。當遇到特別厚重的鋼板或復雜曲面時,工人會采用熱彎工藝,用火焰局部加熱后配合機械壓力或人工敲擊,使堅硬的鋼板乖乖就范。無論采用哪種方式,成型后的鋼板都要經過矯平機的嚴格“體檢”,確保每一塊板材都達到平整度要求。

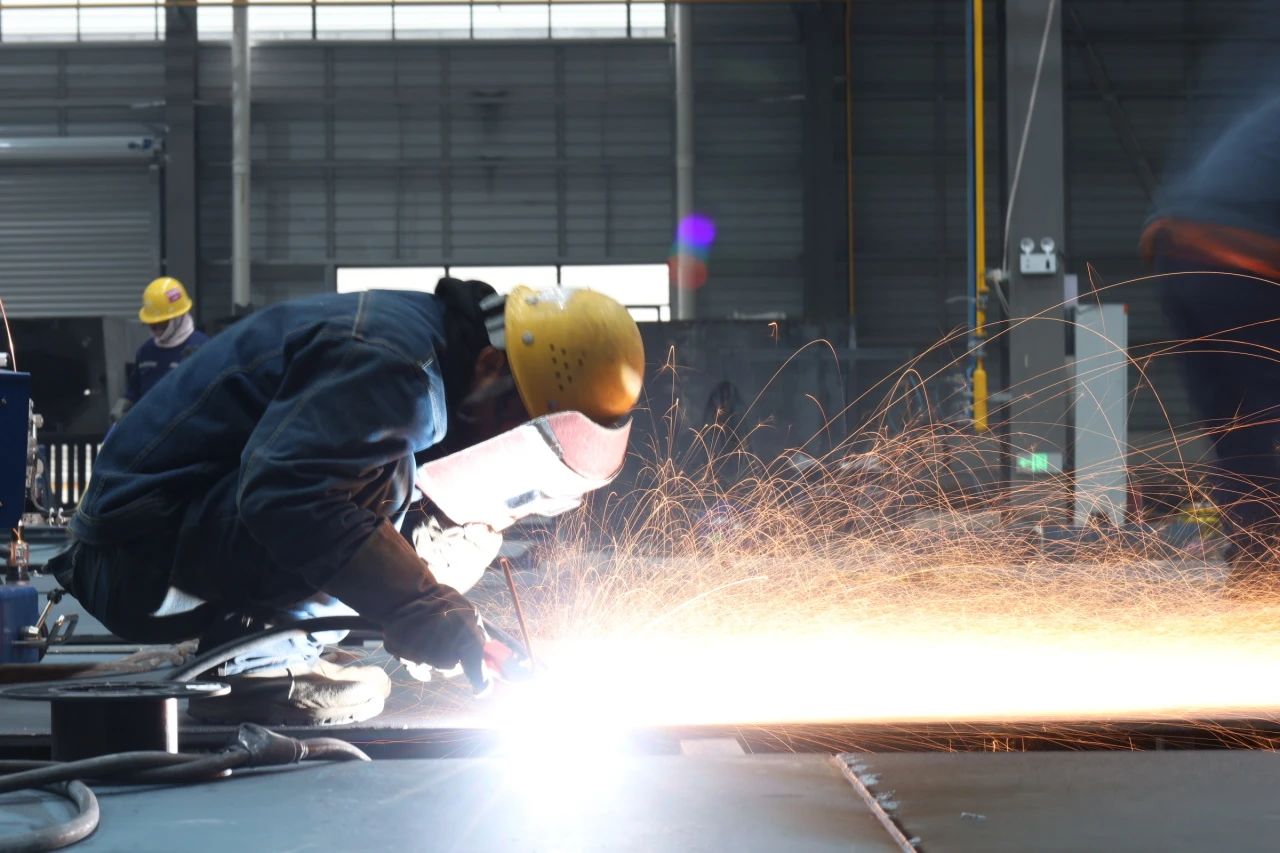

隨著零部件準備就緒,焊接大戲正式開場。首先進行的是小組立焊接,工人們將切割好的鋼板拼接成更大的平面,或是將面板和腹板焊接成T型加強筋。車間里焊花飛舞,自動埋弧焊機和CO?氣體保護焊機有條不紊地工作,既保證了焊接效率,又確保了焊縫質量。這些小組立部件就像樂高積木的基礎模塊,為后續更大結構的組裝做好準備。
當小組立焊完成后,生產進入中組立階段。在專用胎架上,工人們像拼裝巨型立體拼圖般,將各種小組立部件組合成肋骨框架、艙壁等中型結構。這個環節對定位精度要求極高,稍有偏差就可能影響整體建造質量。完成焊接后,質檢人員會使用超聲波探傷儀或X射線設備對關鍵焊縫進行嚴格檢測,確保每一條焊縫都完美無缺。

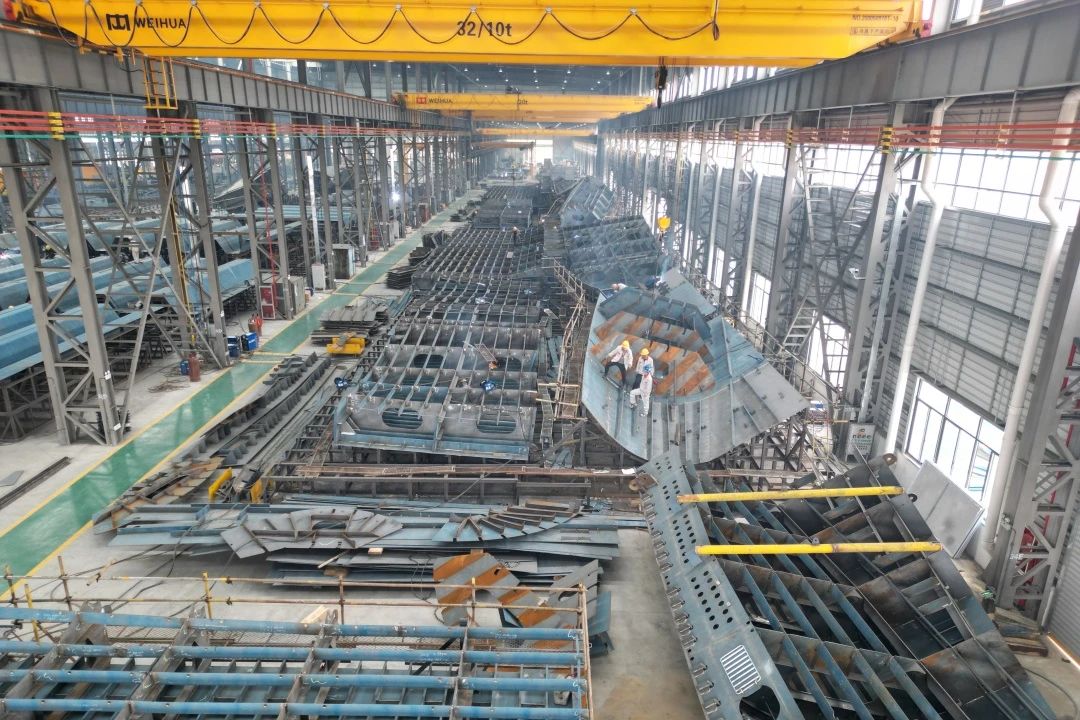

接下來是最具視覺沖擊力的大組立階段。巨大的龍門吊將一個個中組立部件吊運到組裝區,工人們按照三維模型將它們組合成完整的船體分段。全站儀和激光測量設備不斷監測著組裝精度,確保每個分段的尺寸都完全符合設計要求。當最后一個焊點完成,嶄新的船體分段還要經過二次噴砂和涂裝,為其穿上防腐“外衣”。
最后的華彩樂章是分段合攏。在寬闊的船塢或碼頭上,巨大的起重機將各個分段精準吊裝到位。采用塔式建造法時,工人們從船底分段開始,像搭積木般逐層向上組裝;而采用總段建造法時,則會將預裝好的大型總段直接合攏。液壓千斤頂和激光校準系統確保每個分段的對接誤差不超過毫米級。當最后一道焊縫完成,萬噸巨輪的“鋼鐵骨骼”終于完整呈現,靜靜等待著后續的舾裝工序。
從鋼板到巨輪,這一神奇的蛻變過程展現了現代造船工業的非凡實力。數控切割的精準、自動焊接的高效、三維測量的嚴謹,每一個環節都凝聚著無數工程師和工匠的智慧。正是這些看似枯燥的工業流程,最終造就了能夠征服海洋的鋼鐵巨獸。當這艘萬噸輪未來劈波斬浪時,它的“鋼鐵骨骼”里依然跳動著現代制造業的強勁脈搏。
